원룸 방등 LED 전등 조명기구용 집게형 컨버터 안정기 교체(GNS-H1-50W 158V 극성 변경방법)



원룸 LED 전등 사각유리방등
조명기구용 집게형 컨버터 안정기 교체
극성(+,-) 변경방법
(GNS-H1-50W 158V)



---

원룸 방 전등이 나가면
기본적으로 컨버터(안정기)를 교체해보고
전등이 정상적으로 나오면 그대로 사용하고
컨버터를 교체 했는데도
전등이 안나오면 LED 모듈 문제로 보고
그때는 새제품으로 교체해서
원룸 방에 설치해주고 있는데요.

2023.10.경
원룸 방 LED전등이 나갔었는데
당시 컨버터 교체했던 과정들을 공유해보겠습니다.

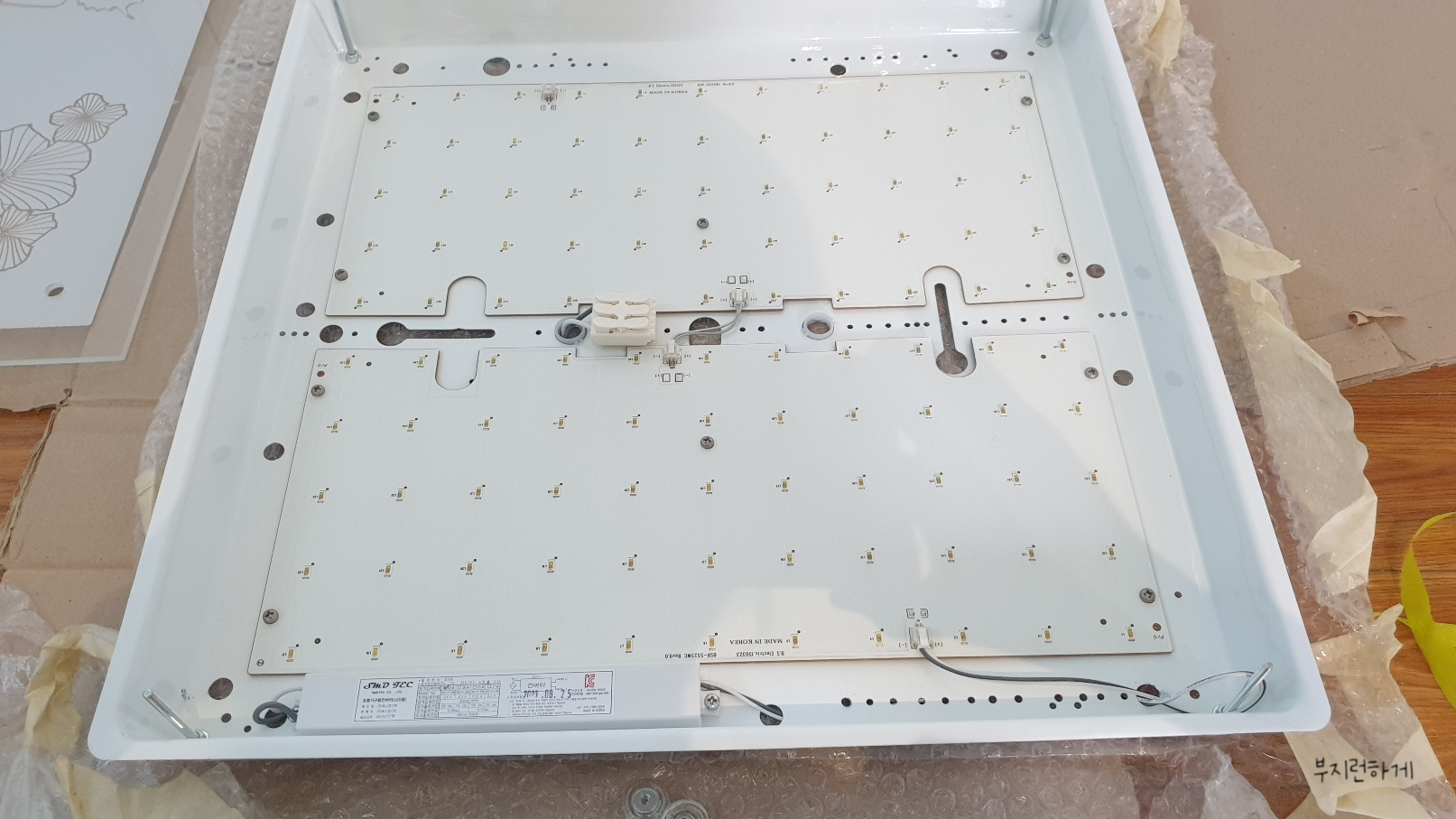

원룸 전등은
사각 유리프레임 유리방등 50W이고
전등 모델명 LFL-50EBC7N 입니다.

* 작업 전 반드시 전기를 차단해주세요!
* 천장에서 전등을 분리하기 전 등커버를 벗겨내고
전체적인 사진과 입력단자(천장 전원선) 부분을 사진 찍어주세요!

---

▼ 컨버터 제품정보 아래 참고하세요!



반응형

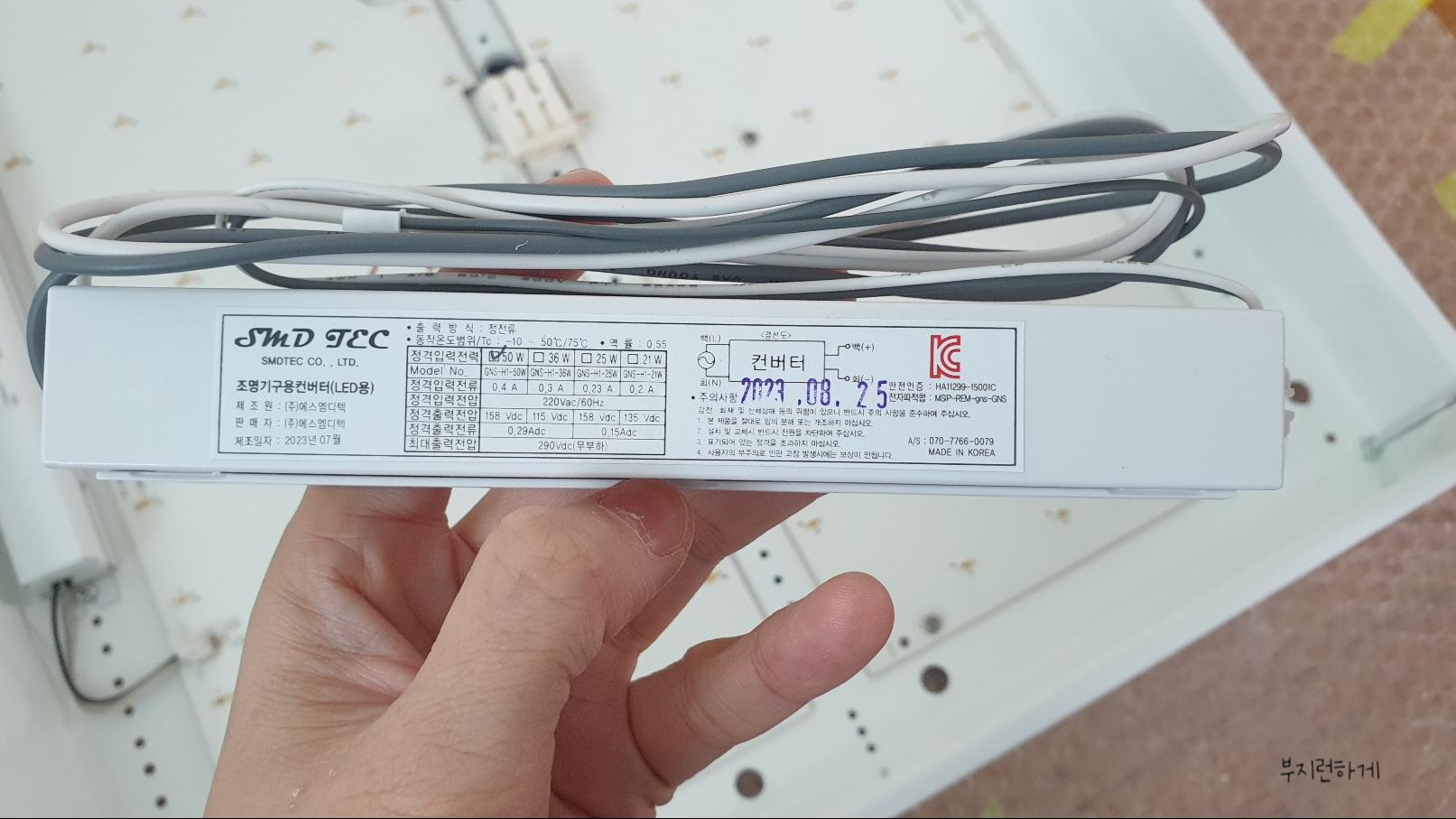

제품명 : 조명기구용컨버터(LED용)
Model No : GNS-H1-50W
출력방식 : 정전류
정격입력전력 : 50W
정격입력전류 : 0.4A
정격입력전압 : 220Vac/60Hz
정격출력전압 : 158Vdc
정격출력전류 : 0.29Adc
최대출력전압 : 290Vdc(무부하)

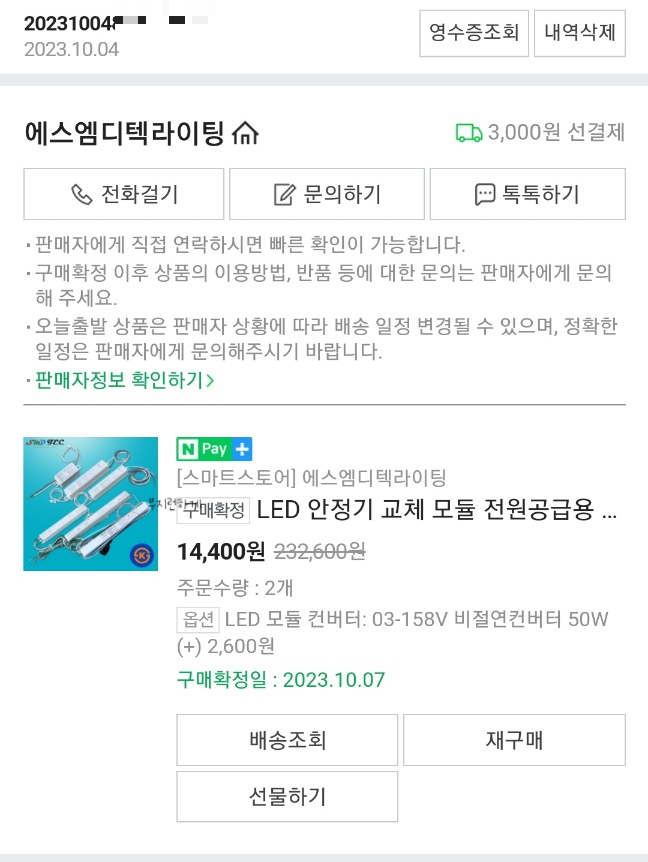

판매자 :(주)에스엠디텍
주문일 : 2023.10.04.

구입처 : 네이버쇼핑_에스엠디텍조명
결제금액 : 16,845원
(배송비포함,포인트차감 후 금액임,내돈내산)

---





---

컨버터를 주문할 때
기존 컨버터와 같은 제품을 구입하면 제일 좋지만
같은 제품 찾기 어려우면
기존컨버터 라벨지를 확인하고
아래와 같이 사양을 확인합니다.

*구매 사이트: 네이버스토어 에스엠디텍조명 설명 참조



*정전류방식(정전압X,형광램프용X)
*정격입력전력(W)(같거나 작은값)
*정력출력전압(V)(최대출력전압X,무부하X)
*정격출력전류(A)(많이 차이나면X)

*채널확인 : 1채널인지, 2채널인지 확인
*출력선 연결부 모양 확인 : 일자형 or 집게형인지 확인
*컨버터 극성 확인 :
LED기판에서 + 왼쪽_극성변경 필요없음(정방향)
LED기판에서 + 오른쪽_극성변경 필수(역방향)

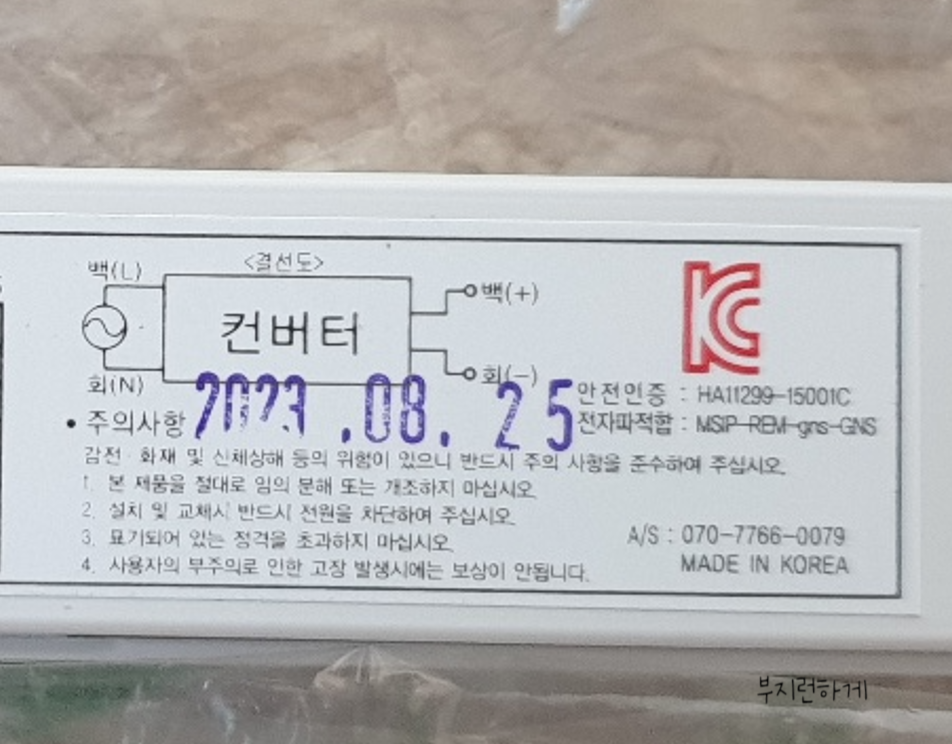

컨버터 라벨지 확인 : 백색 + , 회색-

*컨버터 사이즈 확인

---

728x90

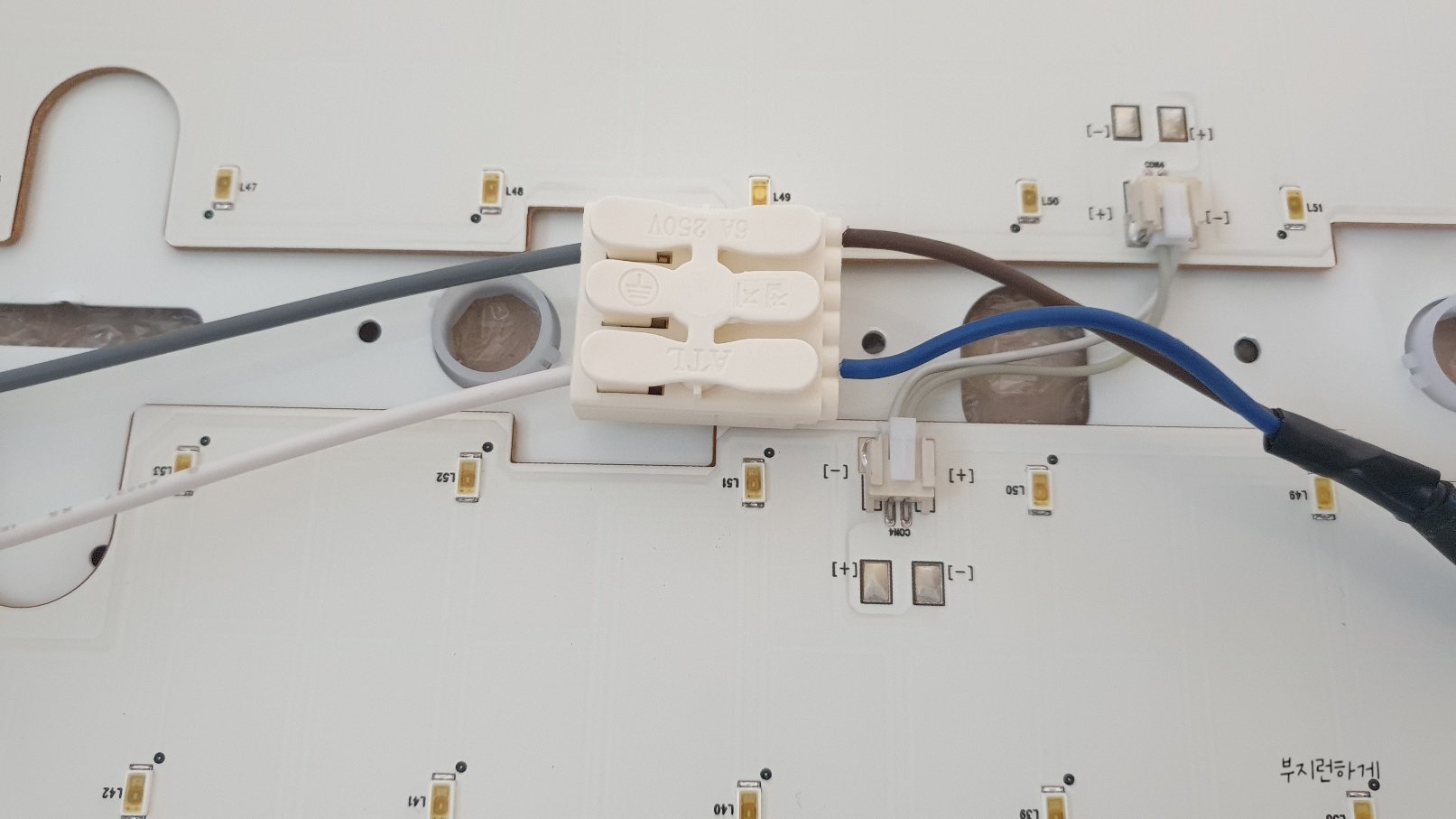

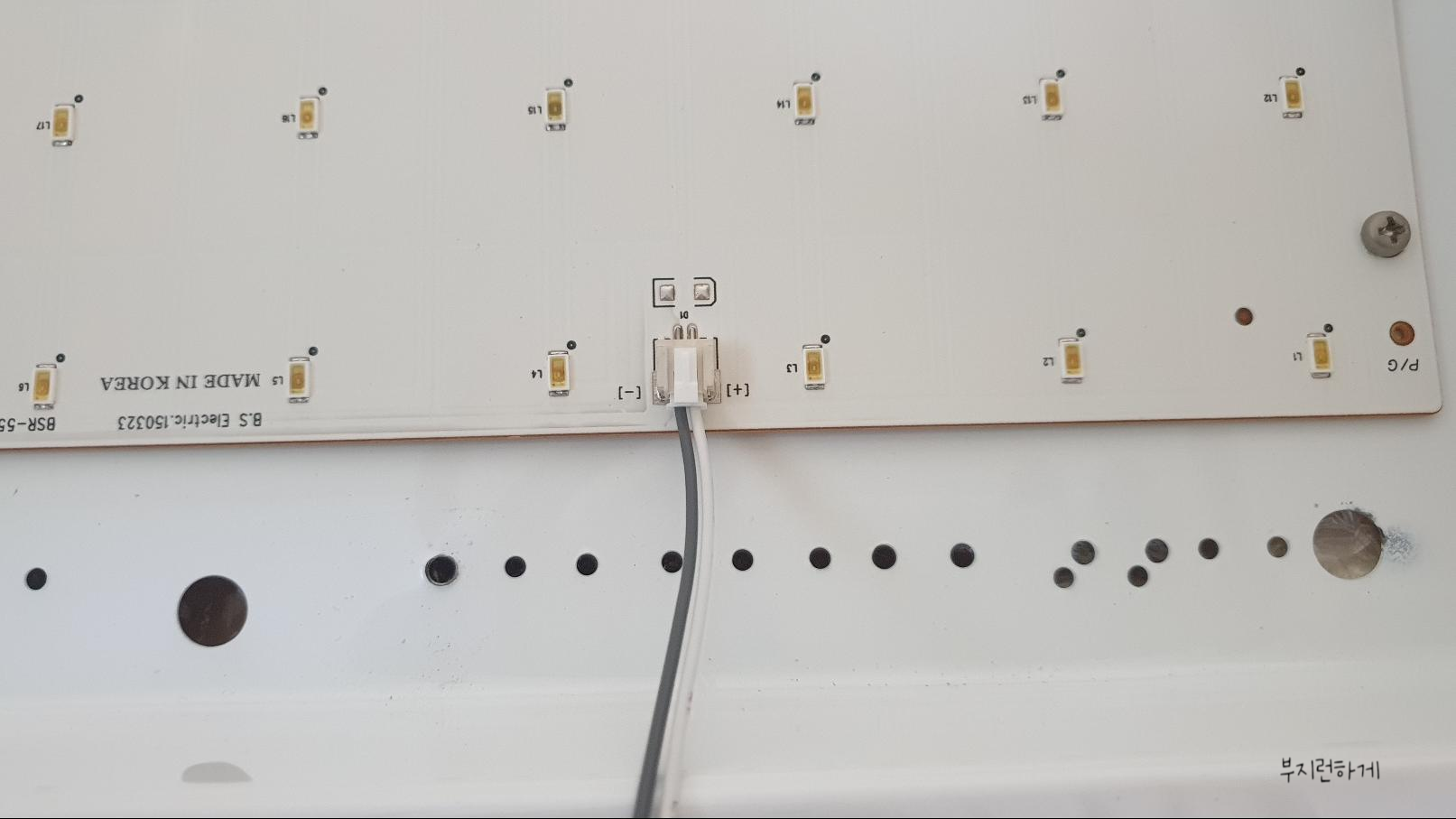

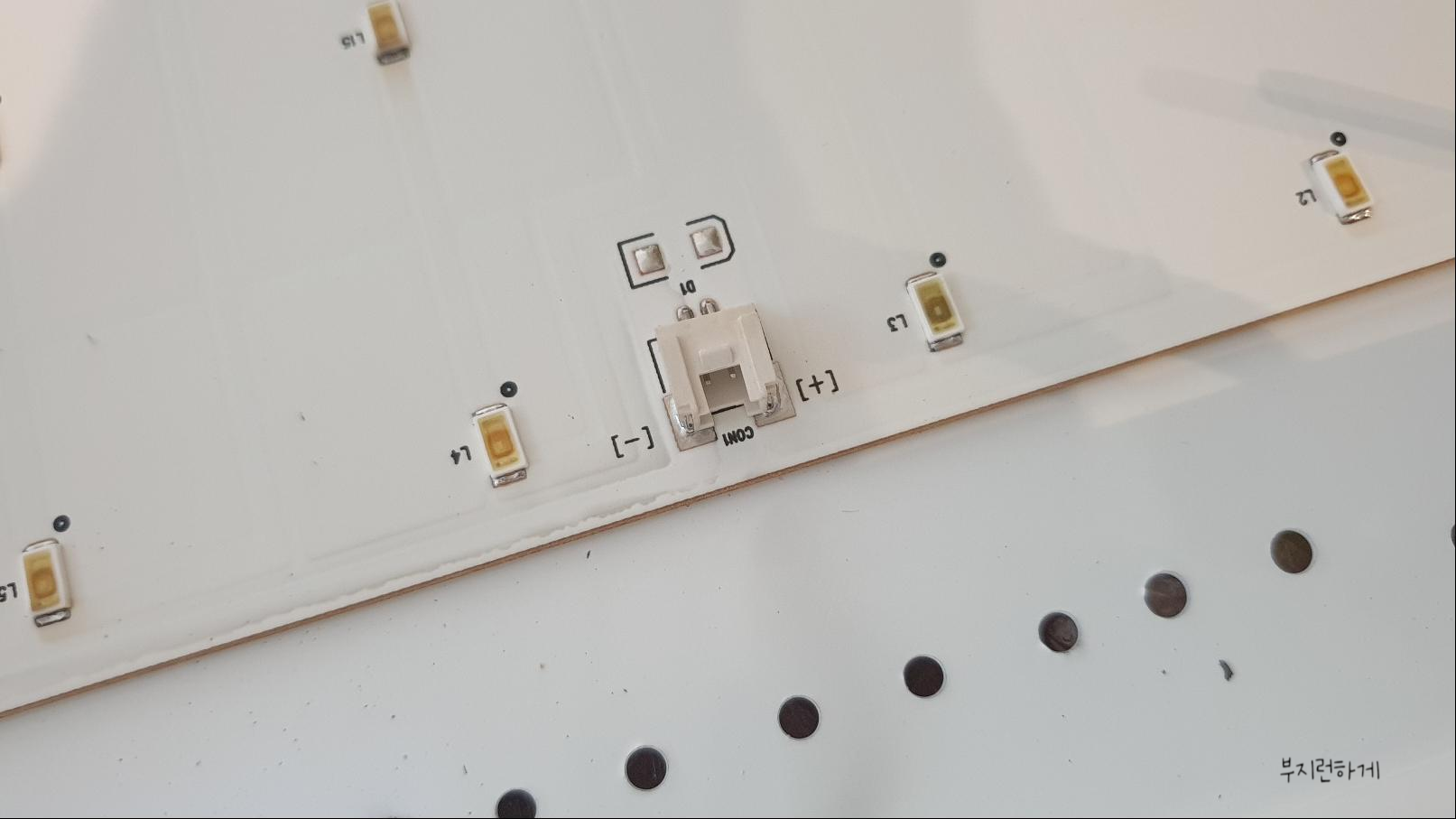

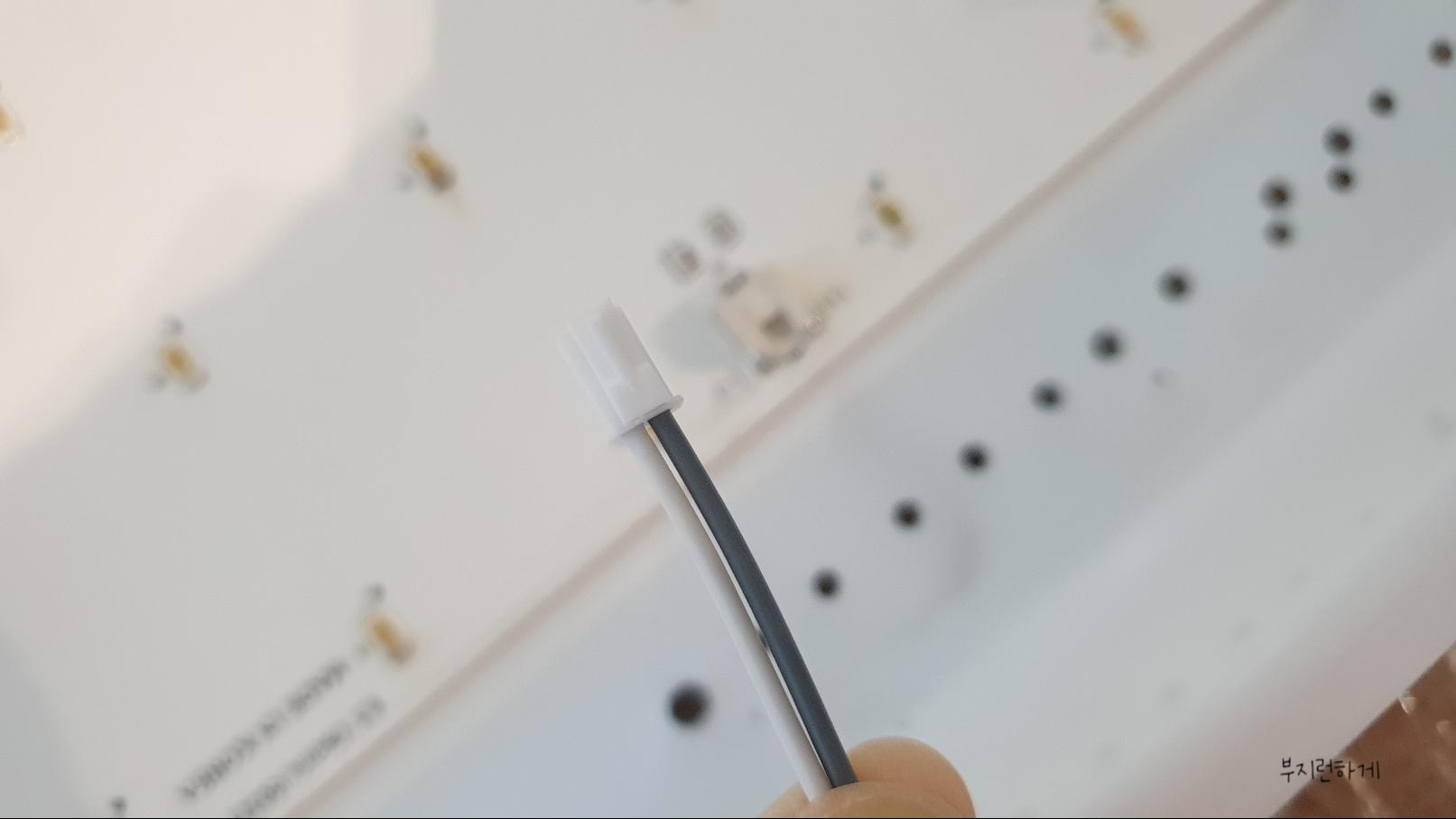

원룸 LED기판 극성을 보면

플러스(+)백색은 오른쪽 역방향이라서

컨버터 백색(+) 출력선을 LED기판 극성과 동일하게 변경을 해줘야 돼요.

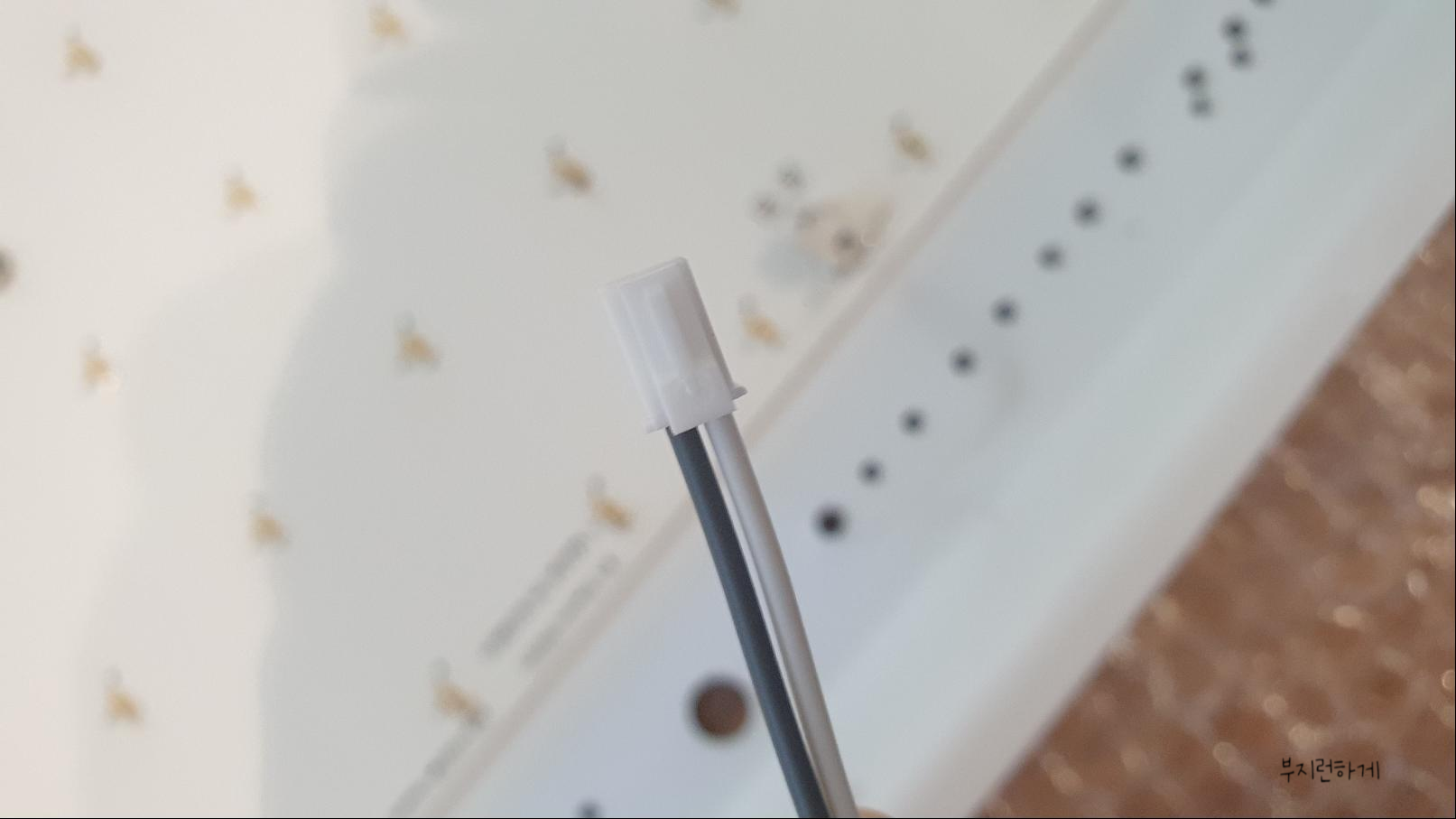

위 사진을 보면 새로 구입한 컨버터 출력선 백색선이

왼쪽에 있는 것을 확인할 수 있는데

오른쪽으로 극성변경을 해야합니다.

*보통 어두운색선이 마이너스(-)이지만 제조사마다 다를 수 있다고 함.

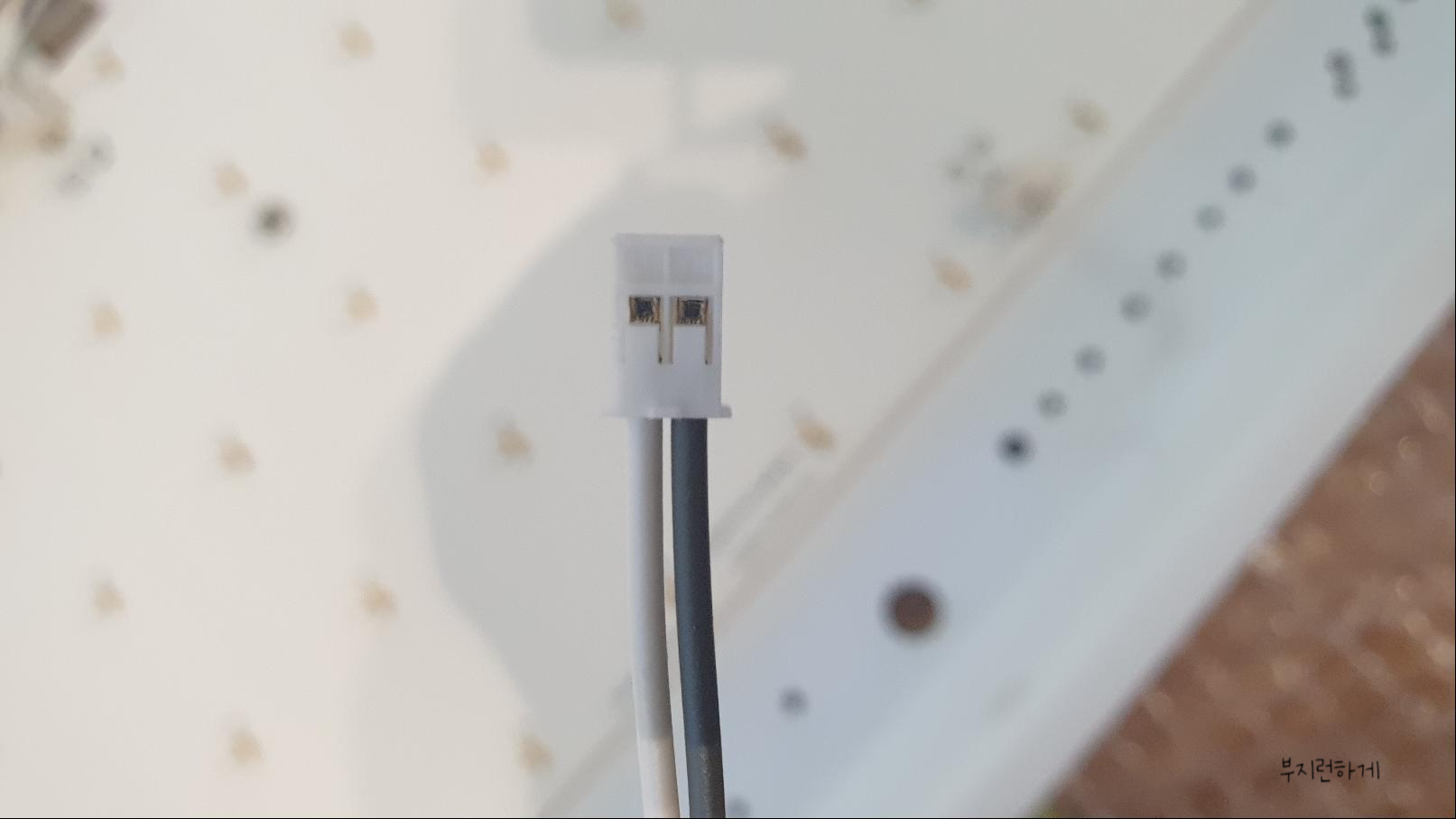

▼ 극성변경 방법(+,- 바꾸는 방법)

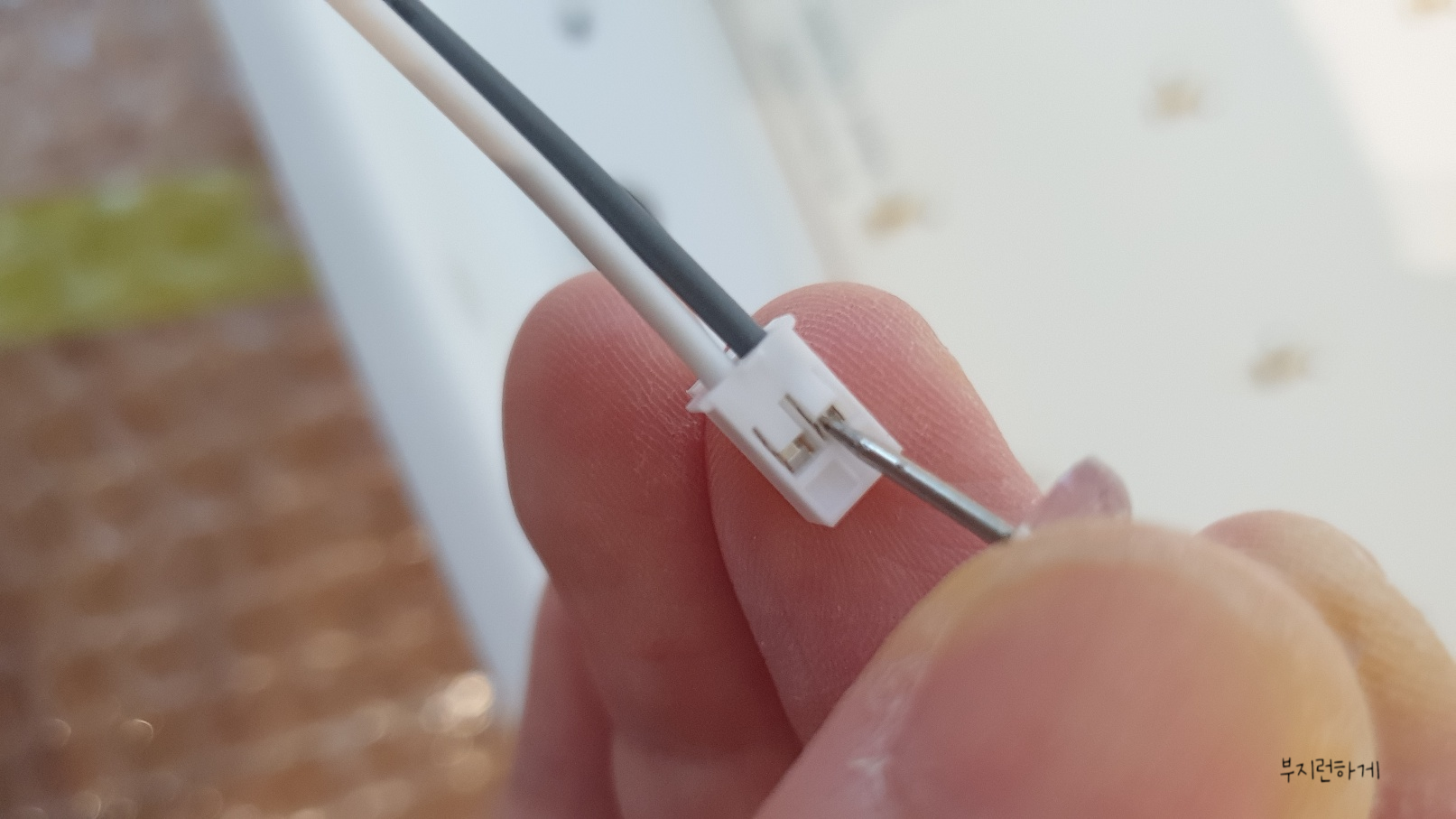

먼저 출력선 끝 연결부를 사진처럼 뒤집고



뽀족한 송곳이나 바늘로 구멍에 넣어
하얀부분을 살짝 들어 올리면

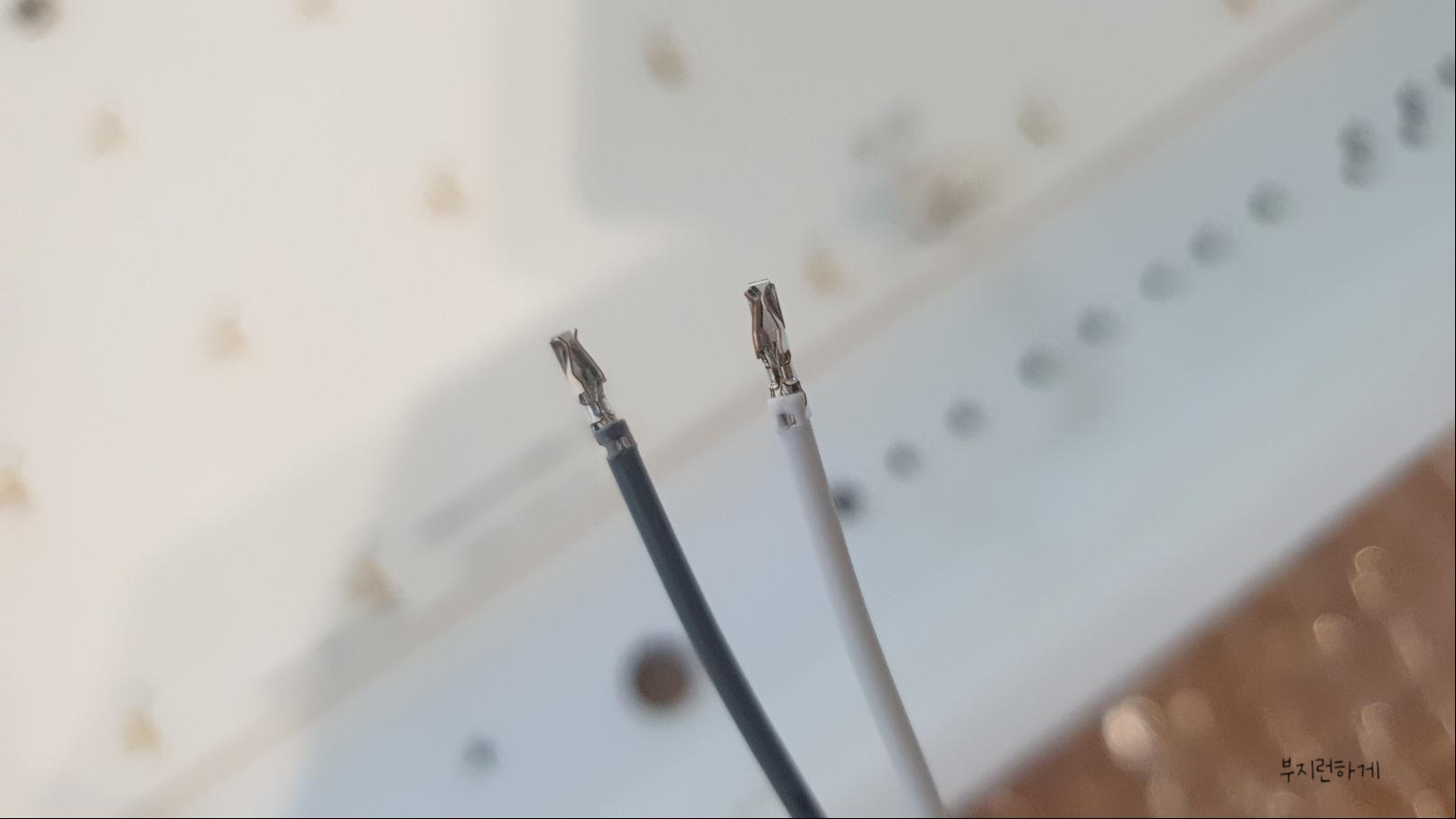

물려있는 출력선이 빠지는데



이때 출력선을 좌우 위치만 바꿔서
그대로 끝까지 다 들어가게 꽉 끼워줍니다.

(출력선을 뒤집어서 끼우면 안됨)



이렇게 컨버터 출력선 극성 변경을 하고



LED기판에 꽂아줍니다.



*참고로 컨버터 구매시 LED기판에 꽂는 연결부 모양이

집게형인지, 일자형인지 확인을 잘 하고 구매를 해야합니다!




이제 불이 들어오는지

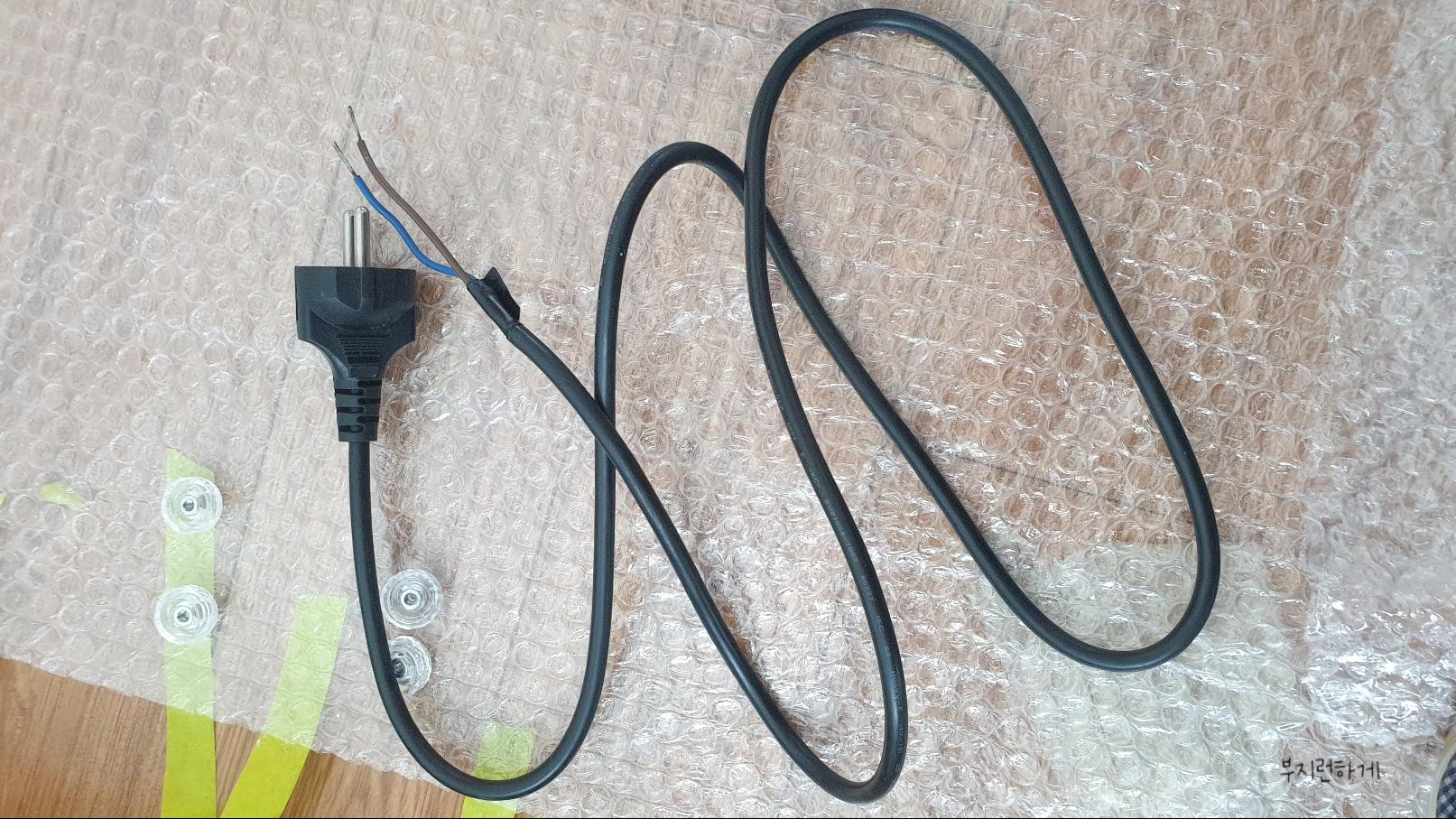

제가 임시로 사용하는 전원선으로 확인해줘요.



새컨버터 입력선과 전원선(입력단자)을
찍어둔 사진을 참고해서 커넥터에 연결하고
전원 코드를 꽂아주면

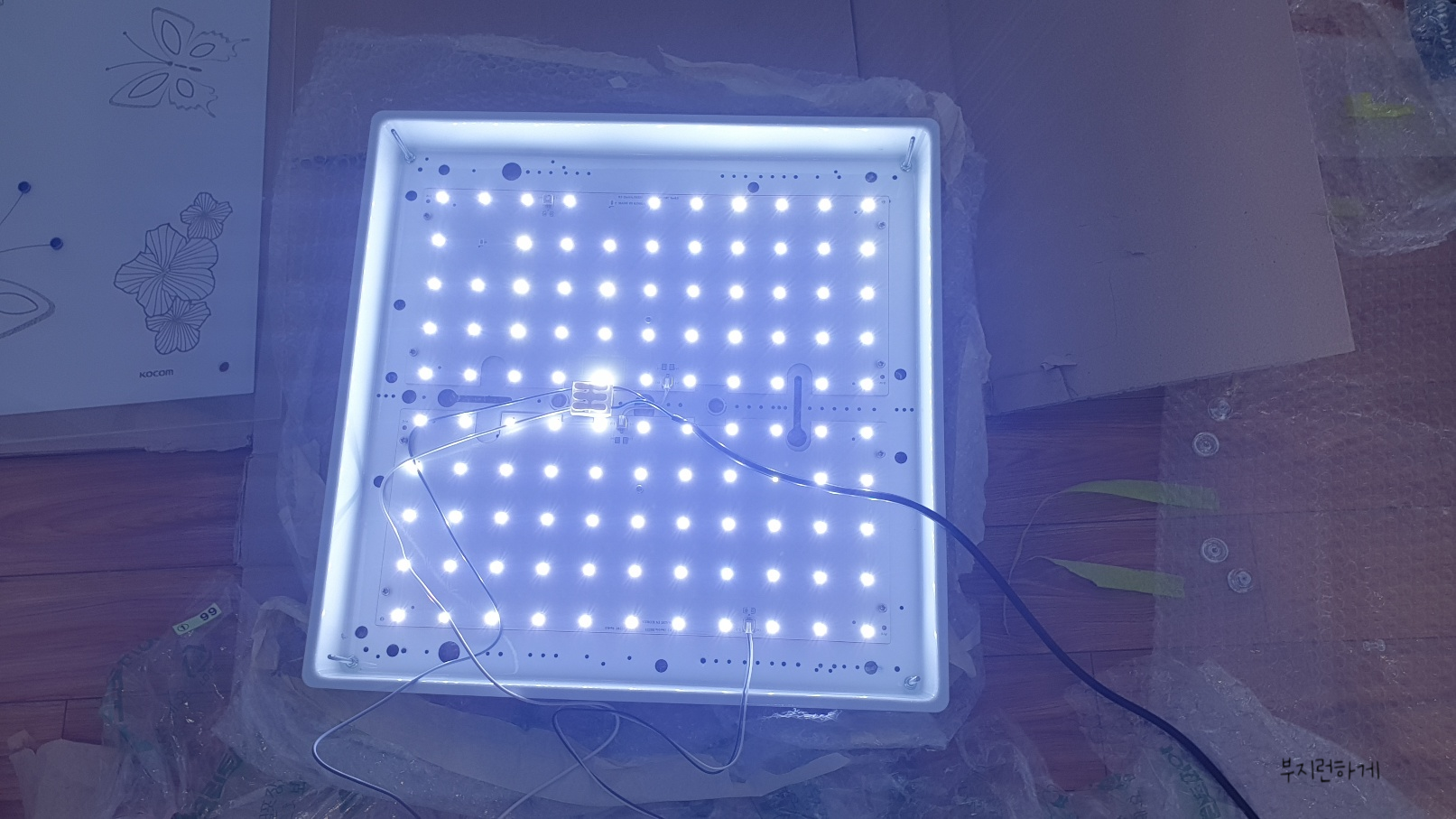

짜잔~
LED 전등 빛이 아주 환하게 잘 들어온 걸 확인할 수 있어요.

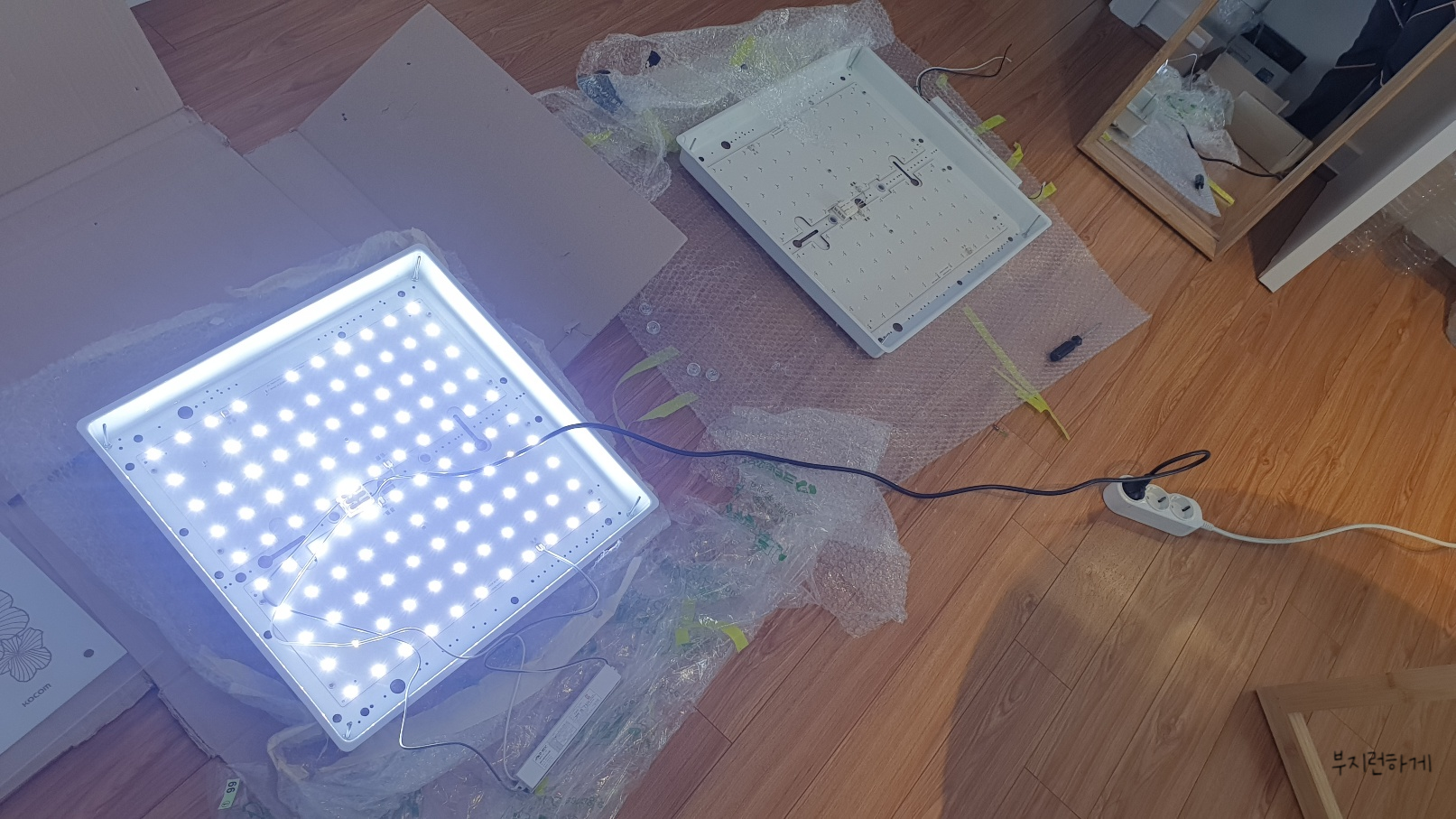

*이날 전등 2개를 컨버터 교체 했었는데 1개는 LED 모듈이 나가서 컨버터를 교체 했어도 사용할 수 없었고 1개 전등만 사진과 같이 살아남았습니다.



정상적으로 LED등이 들어오는 것을 확인이 되었으니

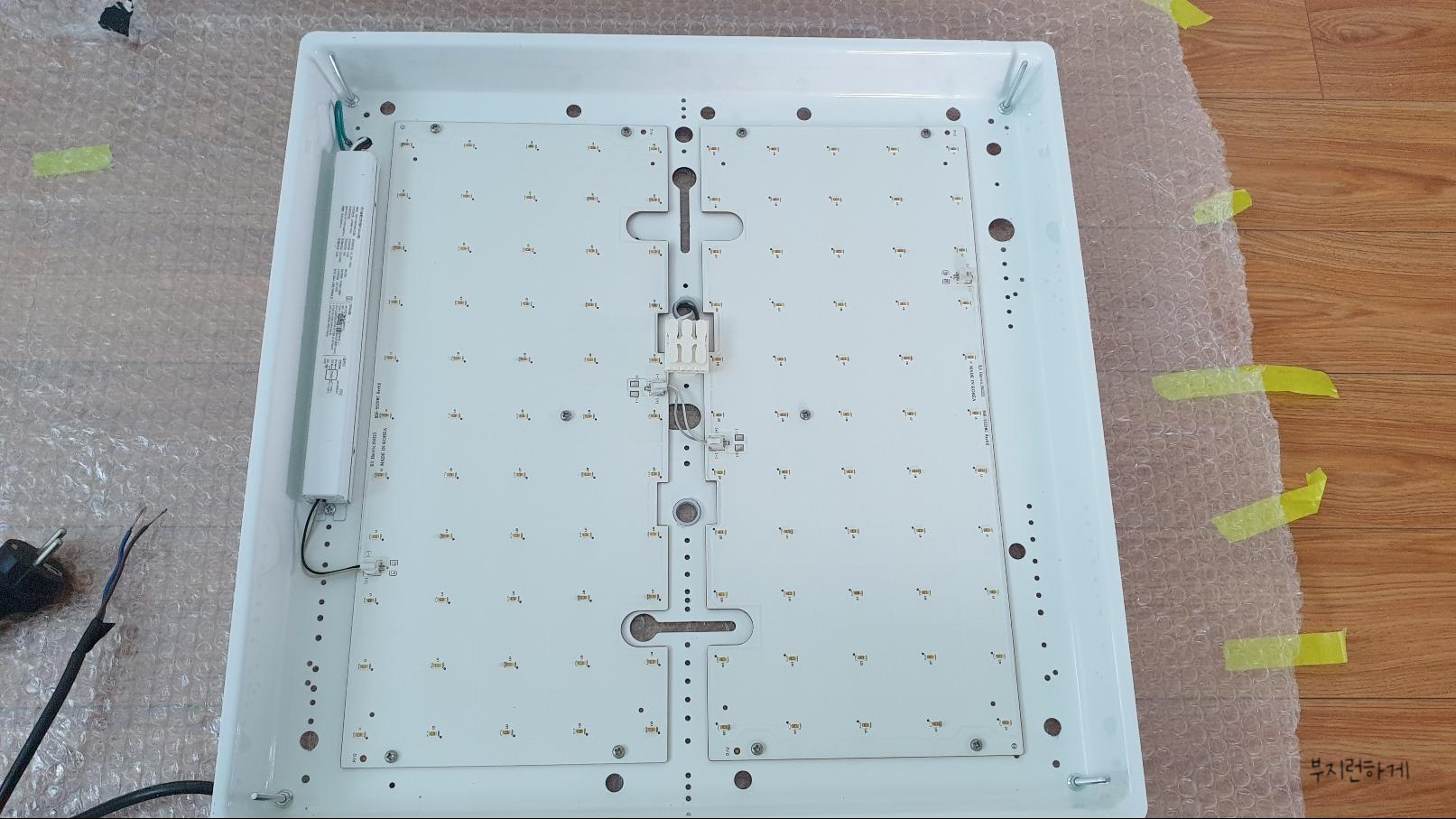

이제 컨버터를 LED기판에 피스로 고정을 해줍니다.

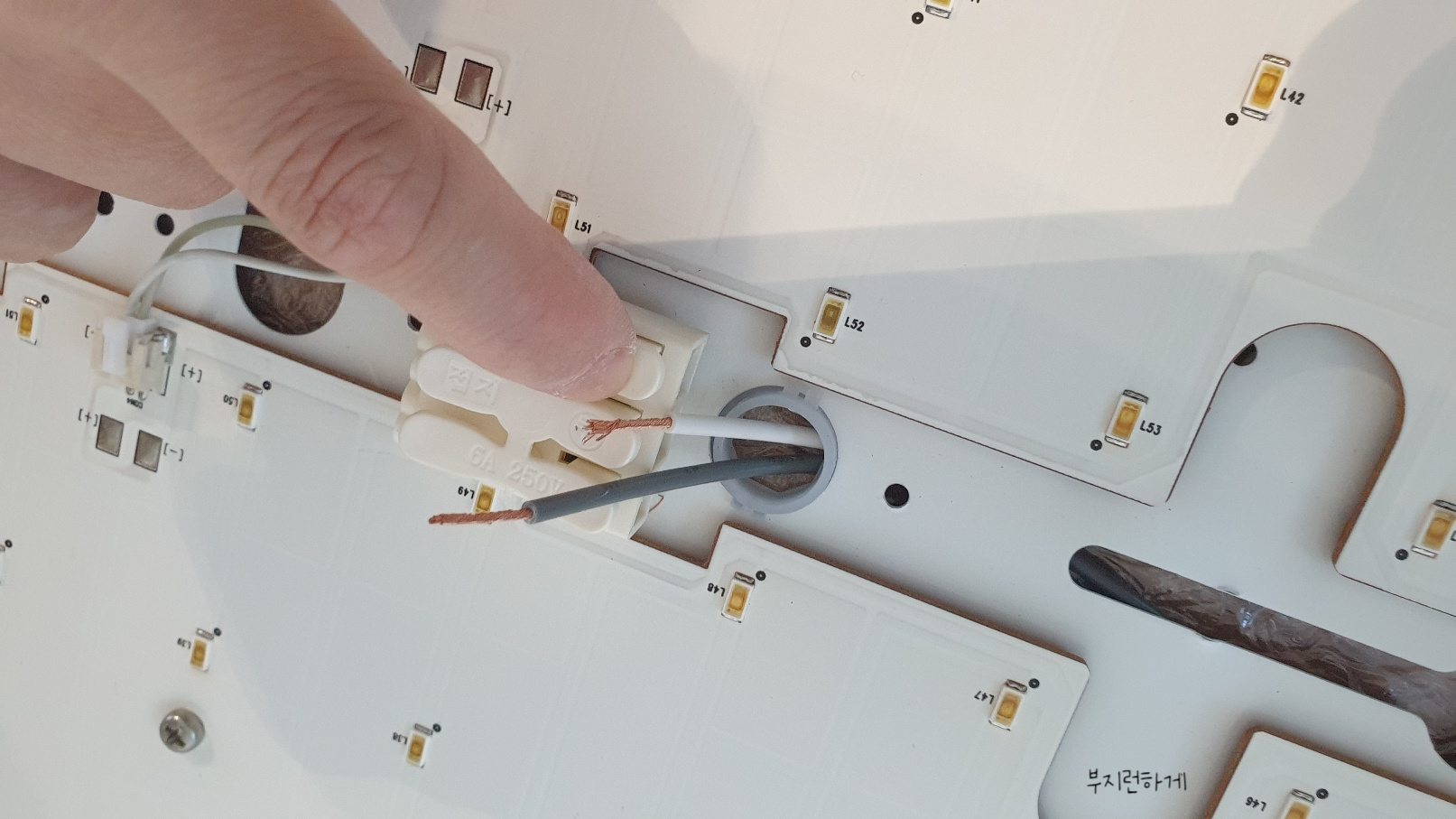

컨버터 입력선이 길기 때문에
철판 구멍에 선을 통과시켜 철판 뒤로 보냈다가



다시 커넥터 방향 구멍으로 컨버터 입력선을 빼서



커넥터를 눌러 컨버터 입력선을 끼워주고



철판 뒤로 보낸 컨버터 입력선들은
흔들리지 않게 테이프로 붙여 고정해 줍니다.



이렇게 전등 컨버터 교체가 끝이나면




원룸 방 천장에 전등 설치를 안전하게 해주고

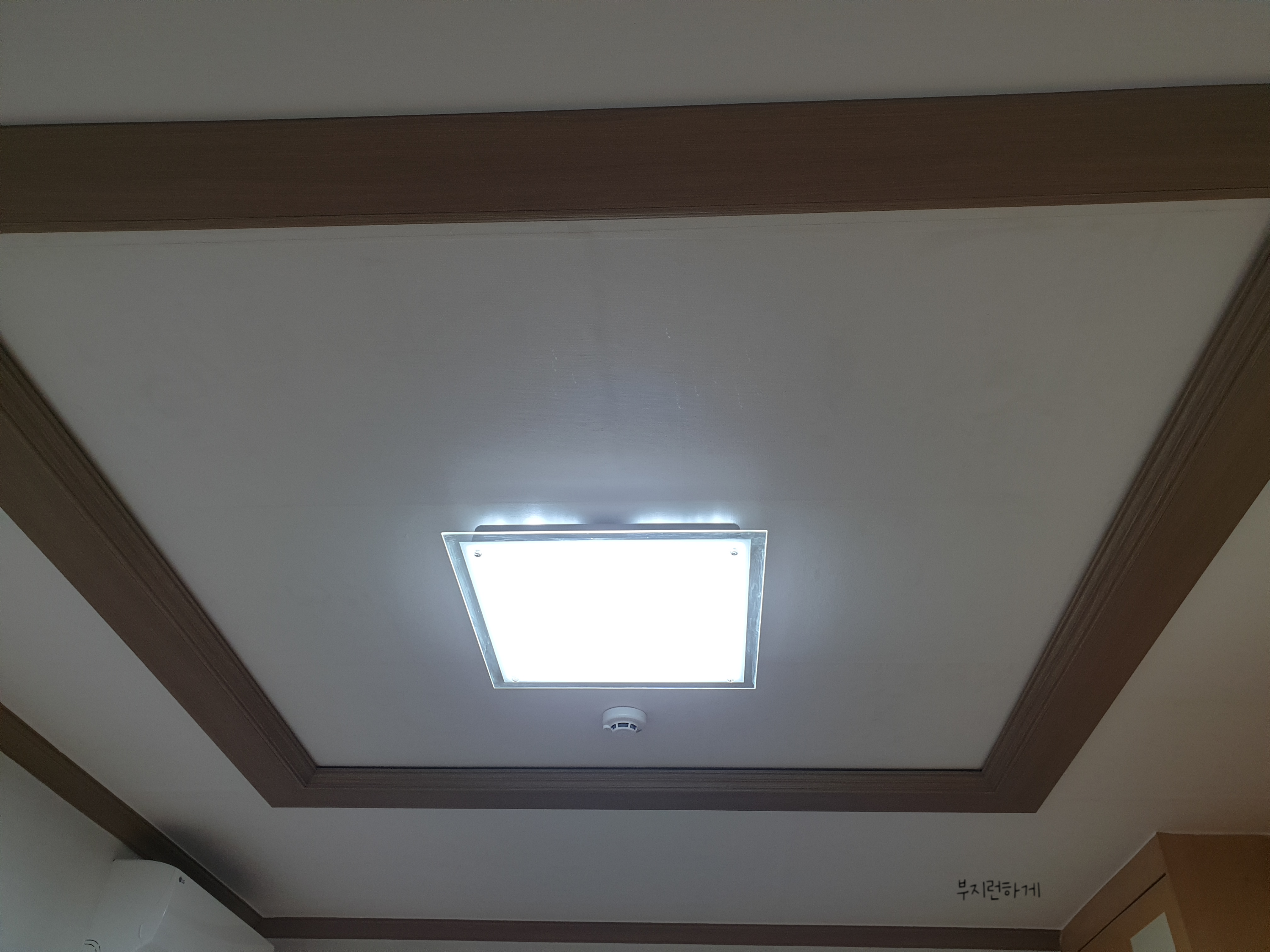

마지막으로 불이 잘들어오는지 스위치를 켜보면

컨버터 교체 성공이에요!



주의: 전등 설치전 차단기를 내리고 작업해주세요!




컨버터 교체 작업을 처음 보시는 분들은

매우 번거롭고 불편해 보일 수 있는데요.

새 전등을 구입하면 간단하게 해결할 순 있지만,
기존 전등 버리는 일 또한 엄청 번거롭습니다.

전등 버릴때는 통으로 그냥 버리면 안되고
일일이 분리해서 분리수거 해야되고
전등 유리 프레임 커버는 신문지등으로 감싼뒤
사이즈가 커서 종량제 봉투에 들어가지 않아
폐기물스티커까지 붙여서 버려야 돼요.



이런 과정들이 있어,

저는 LED모듈 문제만 없으면
컨버터 교체 방법으로 하고 있답니다.

분리수거 처리 부담도 덜고

쓰레기도 줄일 수 있어서 좋습니다.

컨버터 교체하시는 분들이나
관심있으신 분들에게
이글이 도움이 되시길 바라며..♡

이상으로 원룸 방등 LED 전등

집게형 컨버터 안정기 셀프 교체였습니다.
